Raumbediengeräte/-regler

JOY HC

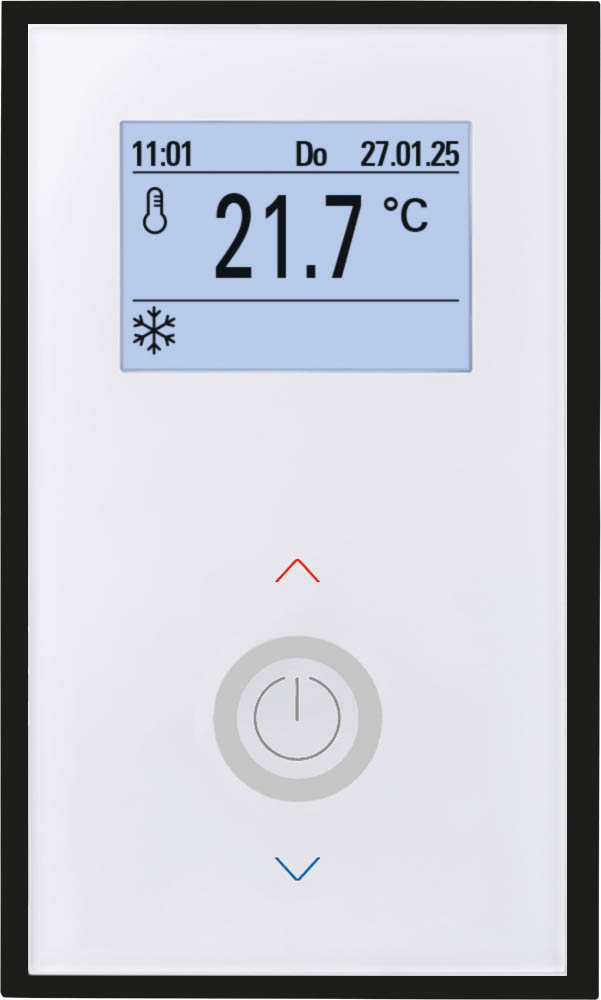

Der Raumregler im hochwertigen Design dient zur individuellen Temperaturregelung in Wohn-, Hotel- und Büroräumen. Die Ansteuerung der Heiz-/Kühlventile erfolgt durch Relaiskontakte oder alternativ über 0..10 V-Signale. 6-Wege-Ventile können ebenfalls mit diesem Raumregler angesteuert werden. Somit wird eine individuelle und energieeffiziente Temperatursteuerung gewährleistet. Der Raumregler (verfügbar mit Glasfront weiß oder schwarz) besitzt ein 2,5“ LCD sowie touch-sensitive Bedientasten. Es lassen sich 3 Zeitkanäle mit jeweils 4 Zeitabschnitten einstellen. Das Gerät ist konzipiert für die Montage in eine Unterputzdose.

Anwendung/Typ Raumregler
Einsatzzweck Raumklimasteuerung, Messwerterfassung
Messgrößen Temperatur, relative Feuchte
Schnittstelle RS485 Modbus, RS485 BACnet, Aktiv, 0..10 V, Schaltkontakt
Funktionen Hardware-Ausgänge, Heizen + Kühlen Relais, Heizen + Kühlen 0..10 V, Change-Over, integrierter PI-Regler, integrierter PI- und Zweipunkt-/Dreipunktregler, Frostschutz, Fenster-/Türüberwachung, Anwesenheit, MSG-Server für 2. Zone
Bedienfunktionen Sollwertverstellung Temperatur, Standby/Präsenzmeldung
Bedienelemente 3 Touch-Tasten
Konfiguration uConfig, BUS
Ausgang Spannung 0..10 V, 3x 0..10 V, Ansteuerung 6-Wege-Ventil, Ansteuerung 6-Wege-Ventil und Heizen + Kühlen
Ausgang Schaltkontakt 2x Schließerkontakt, 1x Heizen, 1x Kühlen, Last max. 500 mA (240 V, Triac)
Eingang 1x Eingang für NTC10k oder potentialfreien Kontakt, 1x Eingang für potentialbehafteten Kontakt (230 V ~), 1x Eingang für potentialfreien Kontakt, 2x Eingang für potentialfreien Kontakt
Netzwerktechnologie RS485 Modbus, RS485 BACnet (MS/TP)
Datenübertragung RS485 Modbus RTU, halbduplex, Baudrate 9.600, 19.200, 38.400 oder 57.600, Parität: keine (2 Stoppbits), gerade oder ungerade (1 Stoppbit)
Temperatureinsatzbereich (°C) 0..50
Ausgangssignal Temperatur 0..+50 °C
Einsatzbereich Feuchte max. 85% rH nicht kondensierend
Genauigkeit Temperatur ±1 K (typ. bei 21 °C)
Messbereich Feuchte 0..100% rH ohne Betauung
Genauigkeit Feuchte ±2% zwischen 10..90% rH (typ. bei 21 °C)
Spannungsversorgung 24 V = (±10%) SELV, 24 V ~ (±10%) SELV, 85..260 V ~
Leistungsaufnahme typ. 2,5 W (24 V =), max. 3 VA (260 V ~)
Anzeige LCD 60x44 mm, 240x160 px, Hintergrundbeleuchtung kaltweiß
Gehäuse PC, Blende Glas
Farbe reinweiß, schwarz
Schutzart IP30, gemäß DIN EN 60529
Anschluss Schraubklemme, max. 1,5 mm², Eingänge max. 1,0 mm²
Montage in Standard UP-Dose (Ø=60 mm, Tiefe min. 45 mm)
Verpackung Länge (mm) 196
Verpackung Breite (mm) 162
Verpackung Höhe (mm) 37
Verpackung Faltkarton
Gerät Länge (mm) 140
Gerät Breite (mm) 78
Gerät Höhe (mm) 35
Gewicht (g) 195
