RDI

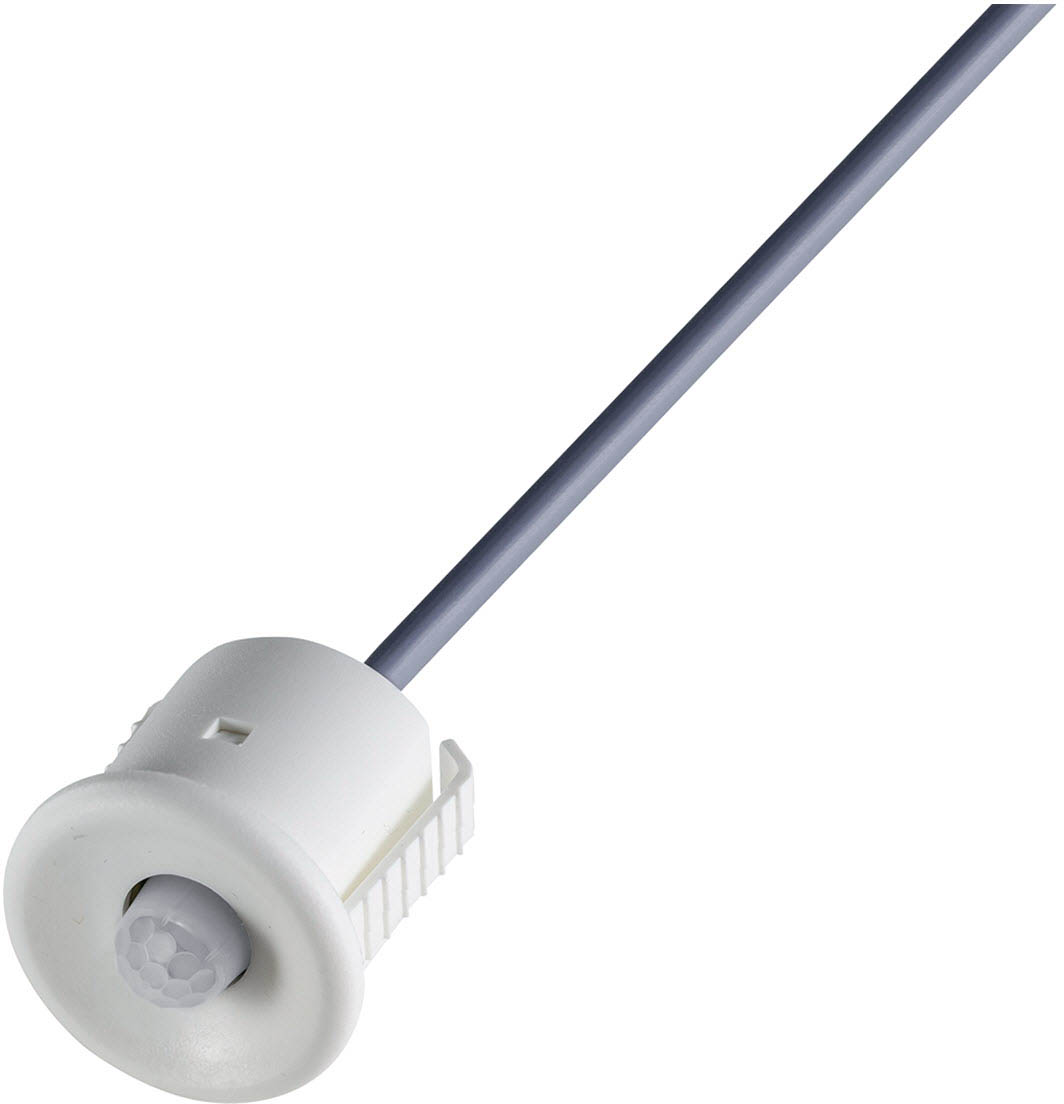

RDI Small Range
Deckensensor, Raumsensor Bewegung | Schaltkontakt | -20..+50 °C
kegelförmig
Öffnungswinkel 100°/82° (H/V) – bei einer Entfernung von 2,5 m ergibt sich ein Erfassungsbereich von ca. 6x4,3 m
| Anwendung/Typ | Deckensensor, Raumsensor |
|---|---|
| Einsatzzweck | Messwerterfassung |
| Attribute 12371 | Bewegung |
| Messgrössen | Bewegung |
| Schnittstelle | Schaltkontakt |
| Lagerware | Nein |
| Sensor | PIR (passiv Infrarot) |
| Ausgang Schaltkontakt | 1x Schliesserkontakt, Last max. 1 A, für 24 V =/~, potentialfrei, mit Nachlaufzeit 8 Sekunden |
| Temperatureinsatzbereich (°C) | -20..+50 |
| Temperatureinsatzbereiche (°C) | -20..+50 |
| Einsatzbereich Feuchte | max. 85% rH nicht kondensierend |
| Erfassungsbereich | kegelförmig, Öffnungswinkel 100°/82° (H/V) – bei einer Entfernung von 2,5 m ergibt sich ein Erfassungsbereich von ca. 6x4,3 m |
| Spannungsversorgung | 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Leistungsaufnahme | typ. 0,5 W (24 V =), 1,1 VA (24 V ~) |
| Gehäuse | ABS |
| Farbe | reinweiss |
| Schutzart | IP20, gemäss DIN EN 60529 |
| Anschluss | Steckklemme, max. 1,5 mm² |
| Anschlussleitung | PVC, 0,25 mm² |
| Länge Anschlussleitung (m) | 0,1 |
| Montage | Deckeneinbau |
| Verpackung Länge (mm) | 90 |
| Verpackung Breite (mm) | 90 |
| Verpackung Höhe (mm) | 35 |
| Verpackung | Faltkarton |
| Gerät Länge (mm) | 30 |
| Gerät Breite (mm) | 30 |
| Gerät Höhe (mm) | 30 |
| Gefahrgut | Nein |
