| Anwendung/Typ |

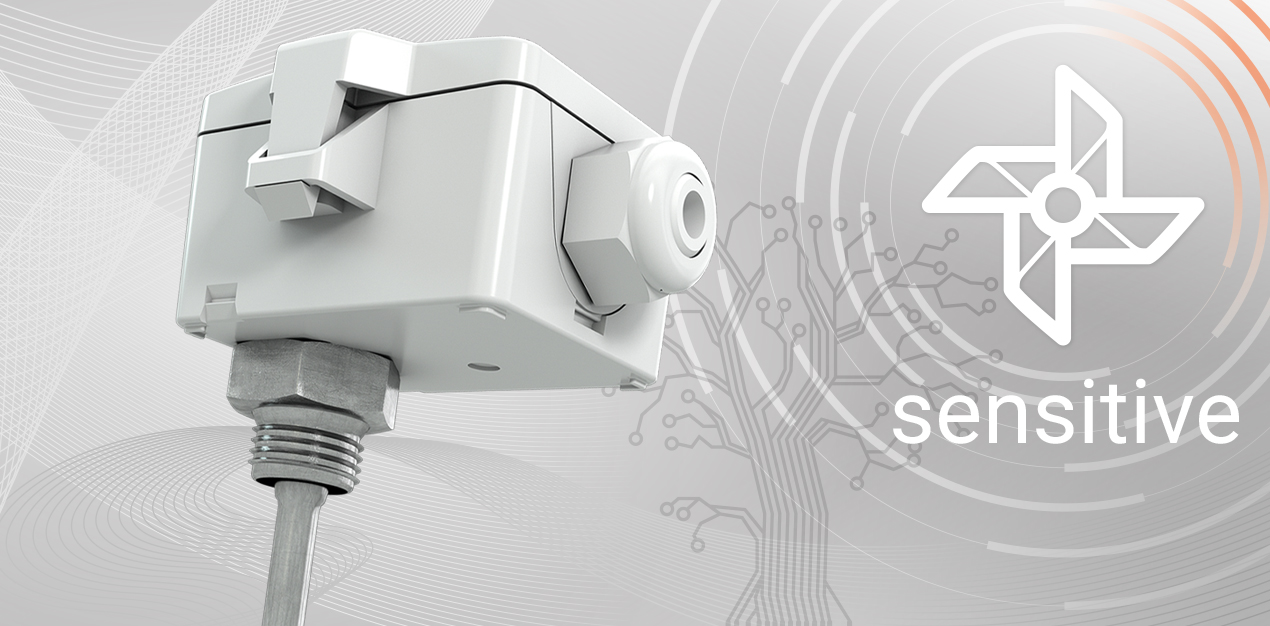

Einschraubsensor, Kanalsensor |
| Einsatzzweck |
Messwerterfassung |
| Messgrössen |
Temperatur |
| Schnittstelle |
Aktiv, 0..5 V, 0..10 V, 4..20 mA, Schaltkontakt |
| Lagerware |
Nein |
| Konfiguration |
USEapp, uConfig, Jumper |
| Ausgang Spannung |
0..10 V oder 0..5 V, einstellbar über Jumper, live-zero-Konfiguration über App oder uConfig, min. Last 5 kΩ, min. Last 10 kΩ |
| Ausgang Strom |
4..20 mA, max. Bürde 500 Ω |
| Ausgang Schaltkontakt |
2x Schliesserkontakt NO potentialfrei für 24 V ~ oder 24 V = / 3 A |
| Temperatureinsatzbereich (°C) |
-80..+260 |
| Temperatureinsatzbereiche (°C) |
-50..+120, -50..+150, -50..+160, -80..+260 |
| Ausgangssignal Temperatur |
Skalierung Analogausgang, 0..+160 °C (Standardeinstellung), -20..+80 °C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, am Messumformer einstellbar, optional konfigurierbar |
| Temperatureinsatzbereich Gehäuse (°C) |
-30..+70, -20..+70 |
| Einsatzbereich Feuchte |
max. 85% rH nicht dauerhaft kondensierend |
| Genauigkeit Temperatur |
±0,5 K (typ. bei 21 °C), im Standardmessbereich, Potentiometer zur Offset-Einstellung, Offset-Einstellung über App oder uConfig |
| Spannungsversorgung |
15..24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV |
| Leistungsaufnahme |
typ. 0,4 W (24 V =), typ. 0,7 W (24 V =), max. 0,5 W (24 V =), max. 2,5 W (24 V =), 0,8 VA (24 V ~), 1,8 VA (24 V ~), 4,3 VA (24 V ~) |
| Medienberührendes Material |
Fühlerhülse, Ø=8 mm, Edelstahl V4A (1.4571), G1/2", Halsrohr, (optional), Edelstahl V2A (1.4305), Ø=12 mm, Länge 70 mm, säurebeständig, geeignet für aggressive Medien |
| Einbaulänge (mm) |
50, 100, 150, 200, 250, 450 |
| Anzeige |
LCD 29x35 mm, RGB-Hintergrundbeleuchtung, mit Ampelfunktion, Schwellwerte konfigurierbar, optional parametrierbar über App oder uConfig |
| Gehäuse |
USE-S, schlag- und bruchsicheres Gehäuse mit Klappdeckel, PC, USE-M, schlag- und bruchsicheres Gehäuse mit Klappdeckel, PC |
| Farbe |
reinweiss, Deckel transparent |
| Schutzart |
IP65, gemäss DIN EN 60529 |
| Anschluss |
entnehmbare Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm, entnehmbare Kabeleinführung M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm, abnehmbare Steckklemme, max. 2,5 mm², Relais max. 1,5 mm² |
| Lieferumfang |
inkl. Montageset (Schrauben und Zubehör) |
| Gefahrgut |
Nein |
