Thermokon

TF14+

TF14+ TRV MultiRange T180 100.04 L1000

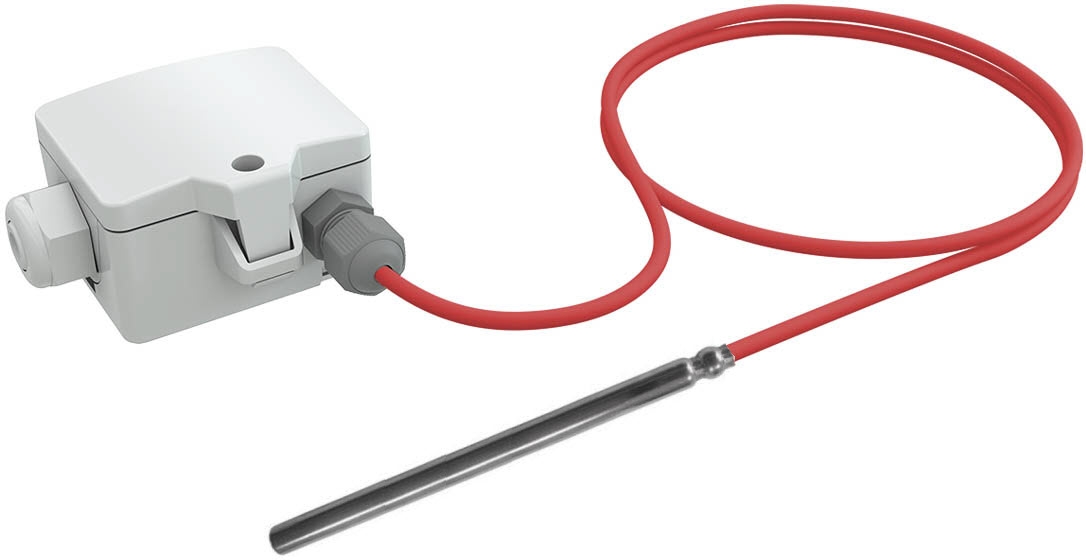

Sonda a cavo -50..+180 °C | Attivo, 0..5 V, 0..10 V | silicone, 0,14 mm², 2 fili, 1 m
Manicotto del sensore, Ø=4 mm, acciaio inossidabile V4A (1.4571), 16 punti pressati (IP65)

Applicazione/tipo Sonda a cavo
Scopo Valori di misura
Valori misurati temperatura
Interfaccia Attivo, 0..5 V, 0..10 V
Configurazione ponticelli
Sensore SI-Protezione contro la permeazione dell'umidità e le sollecitazioni meccaniche (ad es. vibrazioni)
Tensione di uscita 0..10 V o 0..5 V, regolabile tramite ponticello, carico min. 5 kΩ
Campo di funzionamento temp. (°C) -50..+180
Campos di funzionamento temp. (°C) -50..+180
Segnale di uscita temperatura uscita analogica in scala, 0..+160 °C (impostazione predefinita), selezionabile da 8 intervalli di temperatura -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, regolabile al trasduttore
Campo di funzionamento temperatura custodia (°C) -30..+70
Campo di funzionamento umidità max. 85% rH senza condensa permanente
Precisione della temperatura ±0,5 K (tipo a 21 °C), nel campo di misura standard, potenziometro per la regolazione dell'offset
Alimentazione elettrica 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV
Consumo di energia tipo 0,4 W (24 V =), 0,8 VA (24 V ~)
Materiale a contatto con media Manicotto del sensore, Ø=4 mm, acciaio inossidabile V4A (1.4571), 16 punti pressati (IP65)
Lunghezza di montaggio (mm) 100
Custodia USE-S, custodia antiurto e antirottura con coperchio incernierato, PC
Colore bianco puro
Classe di protezione IP65, secondo DIN EN 60529
Connessione ingresso cavi rimovibile flextherm M20 per cavi con Ø=4,5..9 mm, morsetto a innesto rimovibile, max. 2,5 mm²
Cavo di connessione silicone, 0,14 mm², 2 fili
Lunghezza cavo di connessione (m) 1
Ambito di fornitura incl. base di montaggio custodie USE-S bianco puro, incl. set di montaggio (viti e accessori)
Lunghezza dell'imballaggio (mm) 170
Larghezza dell'imballaggio (mm) 120
Lunghezza del dispositivo (mm) 63
Larghezza del dispositivo (mm) 68
Altezza del dispositivo (mm) 40
