I/O Systeme

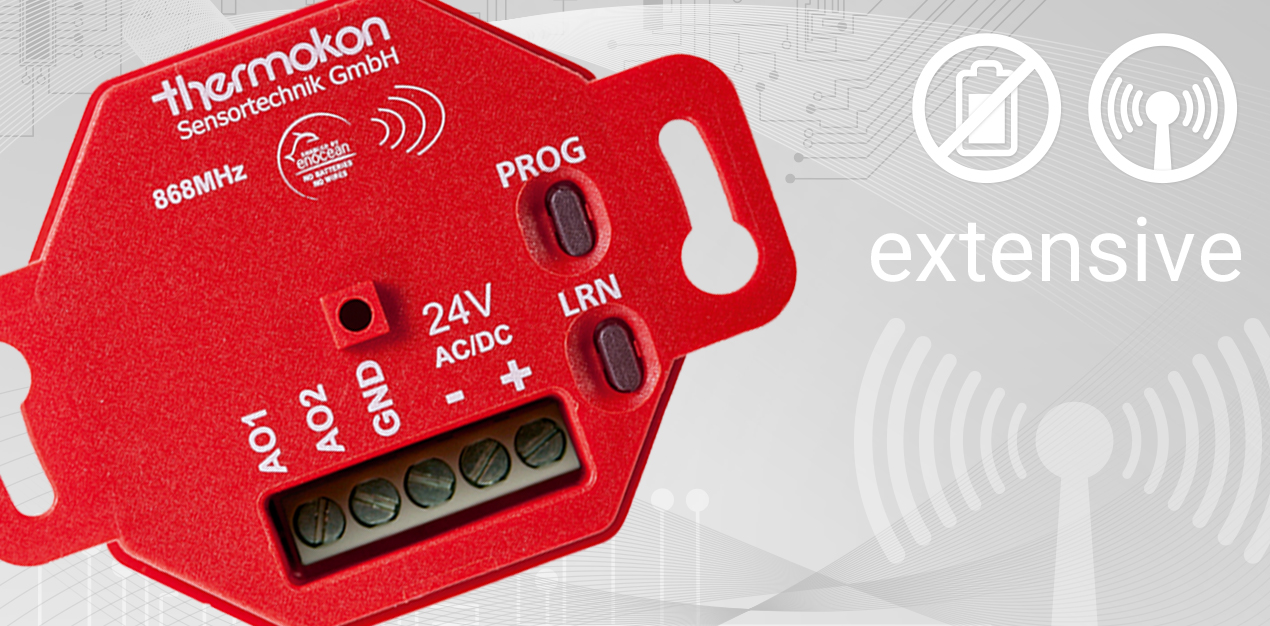

SRC-AO

Unidirektionaler Unterputz-EnOcean-Funkempfänger zur Temperaturregelung, Lichtsteuerung oder Proportionalausgabe von Sensorwerten (variantenabhängig) über analoge 0..10 V Ausgänge.

Anwendung/Typ	Aktor
Einsatzzweck	Raumklimasteuerung, Beleuchtungssteuerung
Schnittstelle	EnOcean (868 MHz), 0..10 V
Lagerware	Nein
Funktionen	Heizen + Kühlen 0..10 V, Heizen oder Kühlen 0..10 V, Ansteuerung 6-Wege-Ventil, Licht ein/aus/dimmen, output sensor value (e.g. temperature, setpoint, humidity, actuating variable, dimming value), 1-fach, 2-fach
Konfiguration	Tasten
Ausgang Spannung	0..10 V, 2x 0..10 V, min. Last 5 kΩ
Funktechnologie	EnOcean (IEC 14543-3-10) 868 MHz, 902 MHz, Sendeleistung <10 mW
Datenübertragung	unidirektional, interne Antenne
Temperatureinsatzbereich (°C)	-20..+60
Temperatureinsatzbereiche (°C)	-20..+60
Einsatzbereich Feuchte	max. 85% rH nicht kondensierend
Spannungsversorgung	15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV
Leistungsaufnahme	typ. 1 W (24 V =), 1,5 VA (24 V ~)
Gehäuse	ABS
Farbe	rot
Schutzart	IP20, gemäss DIN EN 60529
Anschluss	Schraubklemme, max. 1,5 mm²
Montage	Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe min. 45 mm)
Hinweise	bis zu 32 Geräte einlernbar, je Kanal sind 1 Raumbediengerät + 1 Eingangsmodul zur Nachtabsenkung + bis zu 10 Fensterkontakte oder Fenstergriffe einlernbar, je Kanal ist 1 Sender einlernbar
Gefahrgut	Nein

Vorschau	Name
	SRC-AO_CLIMATE_V_VV_EasySens_Datasheet_en-us.pdf
	SRC-AO_CLIMATE_V_VV_EasySens_Datasheet_en.pdf
	SRC-AO_CLIMATE_V_VV_EasySens_Datenblatt_de.pdf
	SRC-AO_DIM_V_VV_EasySens_Datasheet_en-us.pdf
	SRC-AO_DIM_V_VV_EasySens_Datasheet_en.pdf
	SRC-AO_DIM_V_VV_EasySens_Datenblatt_de.pdf
	SRC-AO_MULTI_V_VV_EasySens_Datasheet_en-us.pdf
	SRC-AO_MULTI_V_VV_EasySens_Datasheet_en.pdf
	SRC-AO_MULTI_V_VV_EasySens_Datenblatt_de.pdf
