Oberflächenfühler

PR25+

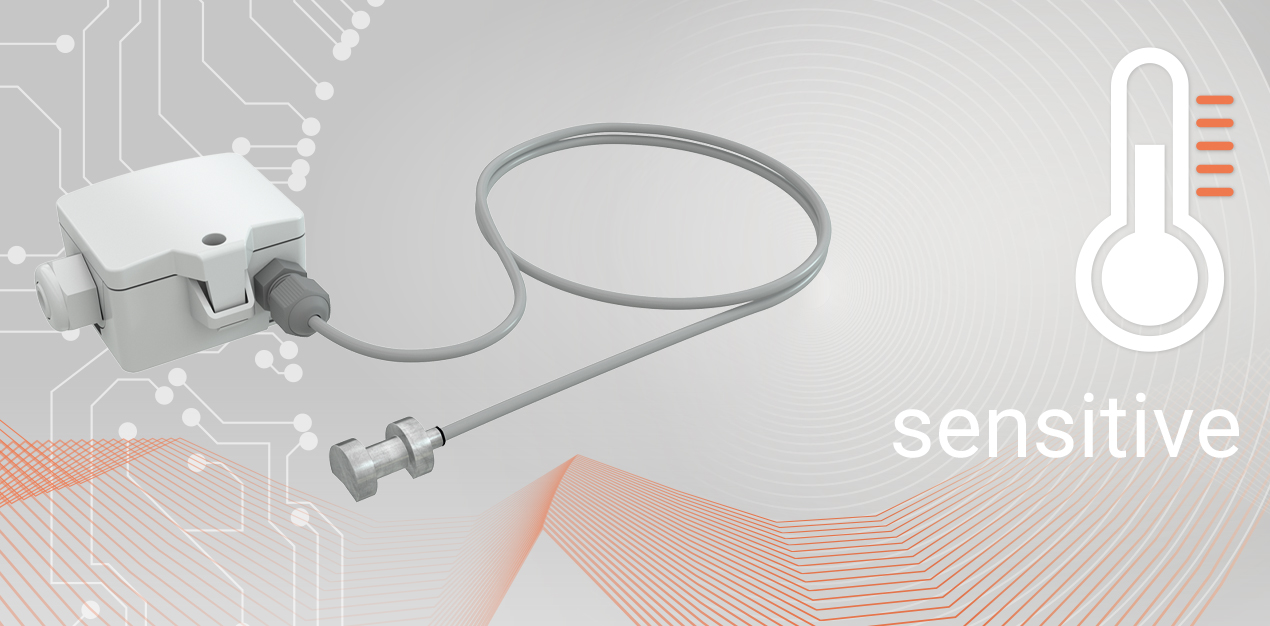

Der Anlegefühler mit Anschlusskabel und Aluminiumprisma dient zur Messung der Oberflächentemperatur an Rohren (Kalt- oder Warmwasser) und sonstigen Kontaktflächen. Spannband/Spannschelle und Wärmeleitpaste sind als Zubehör erhältlich.

Anwendung/Typ Kabelfühler, Oberflächenfühler
Einsatzzweck Messwerterfassung
Messgrössen Temperatur
Schnittstelle RS485 Modbus, RS485 BACnet, LON FT, Passiv, Aktiv, 0..5 V, 0..10 V, 4..20 mA, Schaltkontakt
Konfiguration USEapp, uConfig, BUS, Jumper, DIP-Schalter, (je nach Typ)
Sensor SI-Protection zum Schutz vor Feuchtigkeit und Vibrationen
Ausgang Spannung 0..10 V oder 0..5 V, einstellbar über Jumper, live-zero-Konfiguration über App oder uConfig, min. Last 5 kΩ, min. Last 10 kΩ
Ausgang Strom 4..20 mA, max. Bürde 500 Ω
Ausgang Schaltkontakt 2x Schliesserkontakt NO potentialfrei für 24 V ~ oder 24 V = / 3 A
Netzwerktechnologie RS485 Modbus, RS485 BACnet (MS/TP), LON FT (free topology)
Datenübertragung RTU, halbduplex, Baudrate 9.600, 19.200, 38.400 oder 57.600, Parität: keine (2 Stoppbits), gerade oder ungerade (1 Stoppbit)
Temperatureinsatzbereich (°C) -50..+180
Ausgangssignal Temperatur Skalierung Analogausgang, 0..+160 °C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, am Messumformer einstellbar, optional konfigurierbar
Temperatureinsatzbereich Gehäuse (°C) -35..+70, -20..+70
Einsatzbereich Feuchte max. 85% rH nicht dauerhaft kondensierend
Genauigkeit Temperatur ±0,5 K (typ. bei 21 °C), im Standardmessbereich, abhängig von der Länge der Anschlussleitung, Potentiometer zur Offset-Einstellung, Offset-Einstellung über App oder uConfig
Spannungsversorgung 15..24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV
Leistungsaufnahme typ. 0,4 W (24 V =), max. 0,5 W (24 V =), max. 2,5 W (24 V =), 0,8 VA (24 V ~), 4,3 VA (24 V ~)
Medienberührendes Material Fühlerhülse, Ø=11/15 mm, Aluminium, sechskant verpresst (IP65)
Einbaulänge (mm) 28
Anzeige LCD 29x35 mm, RGB-Hintergrundbeleuchtung, mit Ampelfunktion, Schwellwerte konfigurierbar, optional parametrierbar über App oder uConfig
Gehäuse USE-S, schlag- und bruchsicheres Gehäuse mit Klappdeckel, PC, USE-M, schlag- und bruchsicheres Gehäuse mit Klappdeckel, PC
Farbe reinweiss, Deckel transparent
Schutzart IP65, gemäss DIN EN 60529
Anschluss entnehmbare Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm, entnehmbare Kabeleinführung M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm, abnehmbare Steckklemme, max. 2,5 mm², BUS max. 1,5 mm², Relais max. 1,5 mm²
Anschlussleitung PVC, Silikon, 0,25 mm²
Länge Anschlussleitung (m) 1, 2, 4, 6
Lieferumfang inkl. Montagesockel USE-S-Gehäuse reinweiss, inkl. Montagesockel USE-M-Gehäuse reinweiss, inkl. Befestigungsset Dübel und Schrauben (je 2x)
