| Anwendung/Typ |

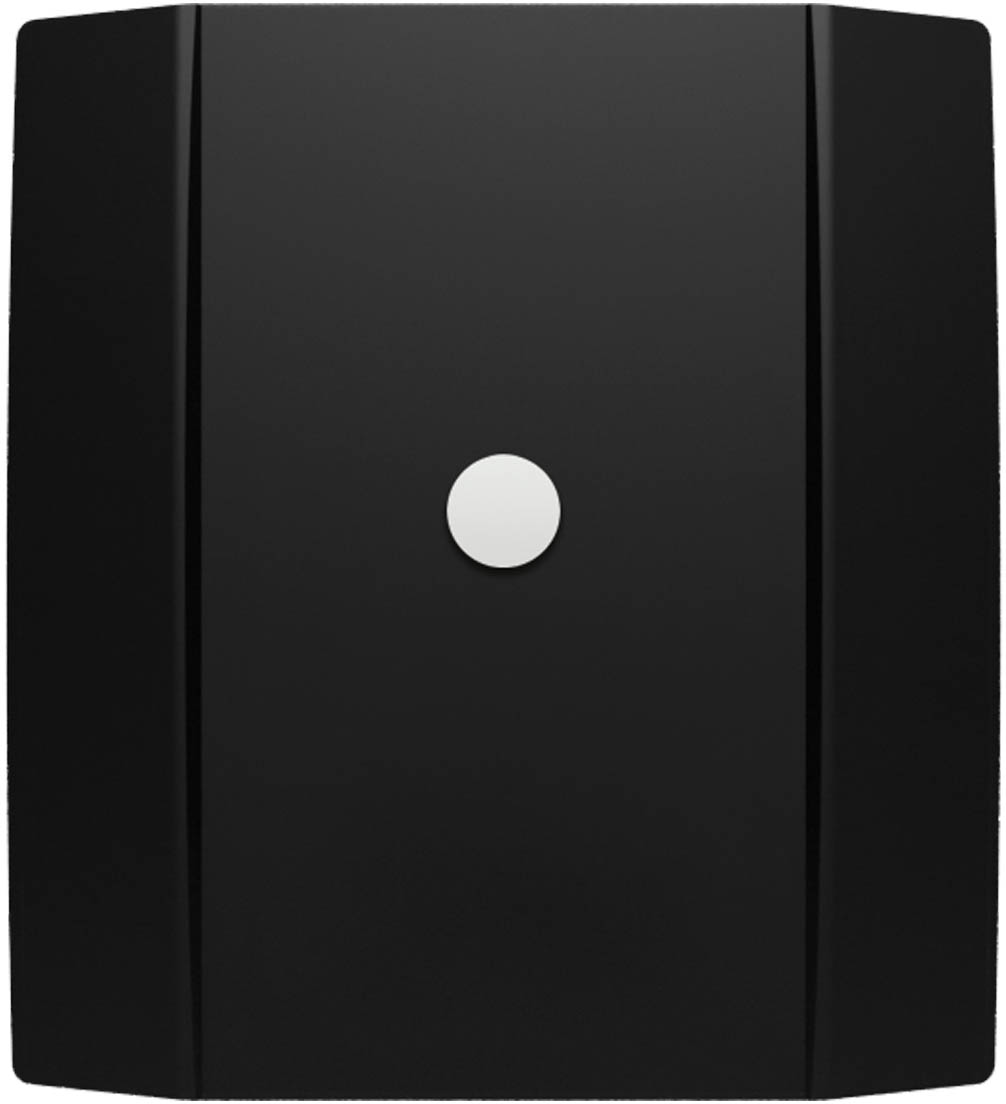

Raumbediengerät |
| Einsatzzweck |
Raumklimasteuerung, Messwerterfassung |
| Messgrössen |
Temperatur, relative Feuchte, absolute Feuchte, Enthalpie, Taupunkt, CO2, VOC, CO2/VOC-Mix |
| Schnittstelle |
Aktiv, 0..5 V, 0..10 V, 4..20 mA |
| Lagerware |
Nein |
| Funktionen |
Temperatursteuerung, Anwesenheit |
| Bedienfunktionen |
Sollwertverstellung Temperatur, Präsenzmeldung |
| Bedienelemente |
Potentiometer (P), Beschriftung {- [Skala] +}, Taster (T), mit LED 24 V =, Farbe konfigurierbar über Jumper (7 Farben) |
| Konfiguration |
NOVOSapp, uConfig |
| Ausgang Spannung |
0..10 V oder 0..5 V, 2x 0..10 V oder 0..5 V, 3x 0..10 V oder 0..5 V, 4x 0..10 V oder 0..5 V, einstellbar über Jumper, live-zero-Konfiguration über App oder uConfig, min. Last 10 kΩ |
| Ausgang Strom |
4..20 mA, 2x 4..20 mA, max. Bürde 500 Ω |
| Eingang |
1x Eingang für NTC10k oder potentialfreien Kontakt, 1x Eingang für potentialfreien Kontakt, 2x Eingang für potentialfreien Kontakt |
| Temperatureinsatzbereich (°C) |
-35..+70 |
| Ausgangssignal Temperatur |
0..+50 °C (Standardeinstellung), auswählbar aus 4 Temperaturbereichen -50..+50 | 0..+50 | -20..+80 | -15..+35 °C |
| Einsatzbereich Feuchte |
max. 85% rH nicht kondensierend |
| Genauigkeit Temperatur |
±0,4 K (typ. bei 21 °C), ±0,5 K (typ. bei 21 °C), im Standardmessbereich, ±0,3 K (typ. bei 0 °C), ±0,4 K (typ. bei 0 °C), ±0,2 K (typ. bei 25 °C, temperaturabhängig) |
| Messbereich Feuchte |
0..100% rH ohne Betauung, 0..85 KJ/kg Enthalpie, 0..50 | 0..80 g/m³ absolute Feuchte, 0..+50 | -20..+80 °C Taupunkt, optional konfigurierbar |
| Genauigkeit Feuchte |
±2% zwischen 10..90% rH (typ. bei 21 °C) |
| Messbereich CO2 |
0..2000 ppm, 0..5000 ppm, optional konfigurierbar |
| Genauigkeit CO2 |
±50 ppm +3% des Messwerts (typ. bei 21 °C, 50% rH, 1015 hPa), Selbstkalibrierung Dual Channel |
| Messung VOC (Mischgas) |
beheizter Metalloxid-Halbleiter |
| Spannungsversorgung |
15..35 V = SELV, 19..29 V ~ SELV |
| Leistungsaufnahme |
typ. 0,4 W (24 V =), 0,8 VA (24 V ~) |
| Anzeige |
ePaper Display 44x24 mm, RGB-LED |
| Gehäuse |
PC V0 |
| Farbe |
reinweiss, schwarz |
| Schutzart |
IP20, gemäss DIN EN 60529 |
| Anschluss |
werkzeuglos montierbare Federzugklemme, max. 1,5 mm², Kabeleinführung Öffnung Rückseite, Sollbruchstelle unten oder Bohrmarkierung oben |
| Montage |
Aufputz auf Standard UP-Dose (Ø=60 mm), flach auf Untergrund, kleben oder schrauben, Gehäuseunterteil kann separat vom Gehäuseoberteil vormontiert und verdrahtet werden |
| Verpackung Länge (mm) |
115 |
| Verpackung Breite (mm) |
105 |
| Verpackung Höhe (mm) |
30 |
| Verpackung |
Faltkarton |
| Gerät Länge (mm) |
110 |
| Gerät Breite (mm) |
100 |
| Gerät Höhe (mm) |
23 |
| Option Gehäuse |
ePaper Display 44x24 mm |
| Gefahrgut |
Nein |
