| Zastosowanie/typu |
Czujniki pomieszczeniowe |
| Cel |
Pomiar wartości |
| Mierzone wielkości |
temperatura, wilgotność względna, CO2, VOC, CO2/VOC mix |
| Interfejs |
Aktywny, 0..10 V |
| Czujnik |
NDIR (non-dispersiv, infrared) |
| Wyjściowe napięciowe |
4x 0..10 V, min. obciążenie 10 kΩ |
| Zakres roboczy temperatury (°C) |
0..+50 |
| Zakresy roboczy temperatura (°C) |
0..+50 |
| Sygnał wyjściowy temperatury |
skalowanie wyjścia analogowego, 0..+50 °C |
| Zakres roboczy wilgotność |
maks. 85% rH bez kondensacji |
| Błąd pomiaru temperatury |
±0,5 K (typ. w 21 °C) |
| Zakres pomiarowy CO2 |
0..2000 ppm |
| Błąd pomiaru CO2 |
±50 ppm +3% wartości mierzonej (typ. w temp. 21 °C, 50% rH, 1015 hPa), samokalibracja dwukanałowa |
| Pomiar VOC (gaz mieszany) |
półprzewodnikowy czujnik z tlenkiem metali, samokalibrujący |
| Zasilanie |
15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Pobór prądu |
maks. 1,6 W (24 V =), 3,9 VA (24 V ~) |

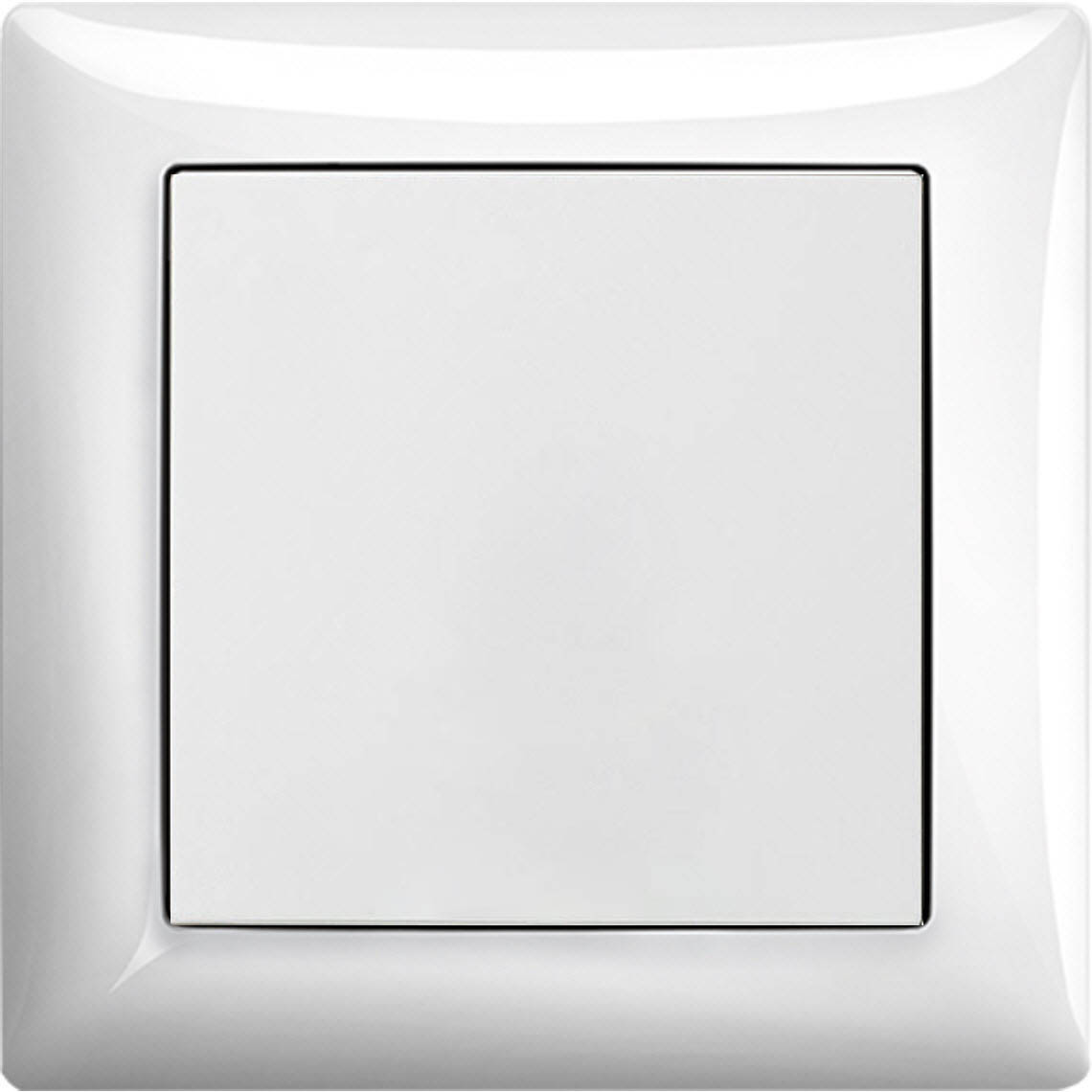

| Obudowy |
PC, centralny dysk Thermokon (ramką do wyboru) |
| Kolor |
czysta biel wysoki połysk |
| Stopień ochrony |
IP30, zgodnie z EN 60529 |
| Podłączenie |
terminal złącz maks. 1,5 mm², wyjmowany, wejście kablowe z tyłu obudowy |
| Rodzaje ramek |
Berker, Busch-Jaeger, Feller, Gira, Jung, Merten, Peha, (przy zamówieniu proszę podać żądany typ ramki) |
| Rodzaje przełączników Berker |
S.1, B.3 aluminium, B.7, B.7 szkło, Q.1, Q.3, K.5 aluminium/stal nierdzewna |
| Rodzaje przełączników Busch-Jaeger |
alpha nea®, Busch-axcent® z ramką pośrednią, Busch-balance® SI, Busch-Duro 2000® SI, future® linear z ramką pośrednią, impuls, Reflex SI, solo® z ramką pośrednią |
| Rodzaje przełączników Feller |
EDIZIOdue, STANDARDdue |
| Rodzaje przełączników Gira |
E2, E3, Esprit, Event, Flächenschalter z ramką pośrednią, Standard 55 |
| Rodzaje przełączników Jung |
A 500, A 550, A creation, A plus, AS 500, CD 500 z ramką pośrednią, LS 990 z ramką pośrednią |
| Rodzaje przełączników Merten |
1-M, Antik z ramką pośrednią, Artec z ramką pośrednią, Artec stal nierdzewna z ramką pośrednią, Atelier-M, M-Plan, M-Pure, M-Smart |
| Rodzaje przełączników Peha |
Aura, Aura szkło |
| Sposób montażu |
instalacja w standardowej puszce podtynkowej EU (Ø=60 mm, min. 45 mm gł.) |
| Długość opakowania (mm) |
90 |
| Szerokość opakowania (mm) |
90 |
| Wysokość opakowania (mm) |
80 |
| Opakowanie |
składany karton |
| Długość urządzenia (mm) |
77 |
| Szerokość urządzenia (mm) |
77 |
| Wysokość urządzenia (mm) |
46 |
