| Zastosowanie/typu |

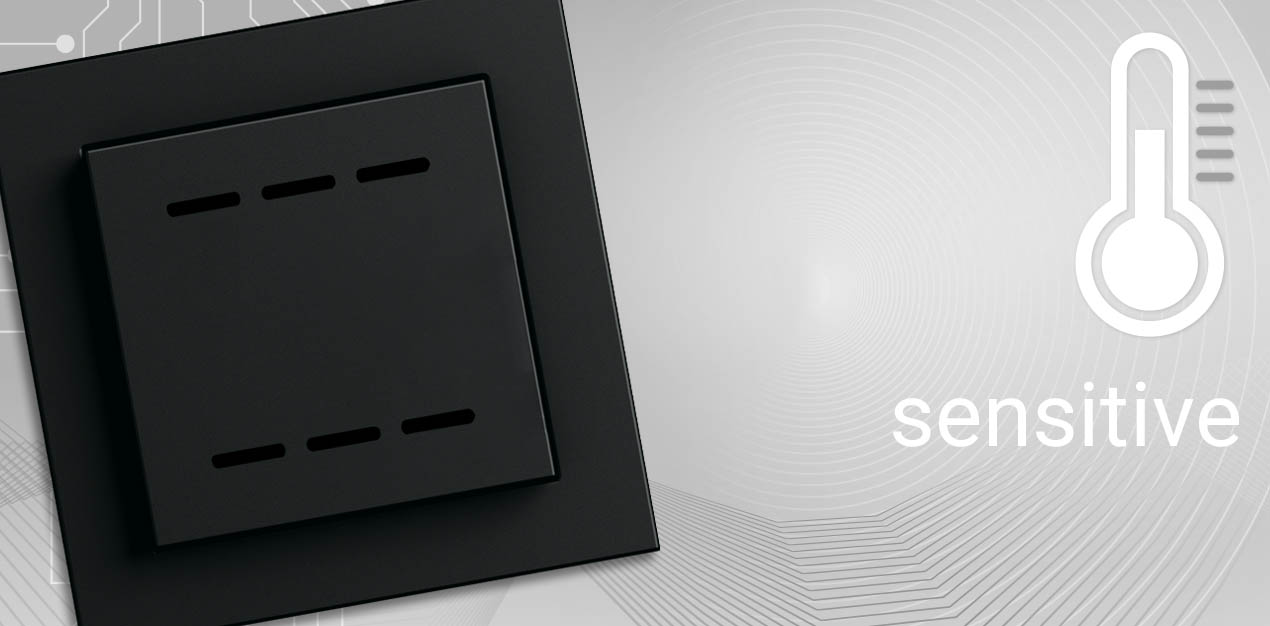

Czujniki pomieszczeniowe |
| Cel |
Pomiar wartości |
| Mierzone wielkości |
temperatura, wilgotność względna, CO2, VOC |
| Interfejs |
RS485 Modbus, RS485 BACnet, Pasywny, Aktywny, 0..10 V |
| Konfiguracja |
Oprogramowanie/wtyczka do konfigurowania, BUS, za pomocą zworki, DIP-switch, ETS (KNX), (w zal. od wersji) |
| Czujnik |
bez czujnik, PT1000 DIN Kl. B, PT100 DIN Kl. B, PT1000 1/3 DIN, PT100 1/3 DIN, Ni1000 DIN Kl. B, Ni1000TK5000, NTC10k, NTC10k Precon, NTC20K, NTC1,8K, NTC5K, LM235Z, pasywny, dodatkowy czujnik pasywny, NDIR (non-dispersiv, infrared) |
| Wyjściowe napięciowe |
0..10 V, 2x 0..10 V, 3x 0..10 V, 4x 0..10 V, min. obciążenie 5 kΩ, min. obciążenie 10 kΩ, ogrzewanie + chłodzenie lub sterowanie zaworem 6-drożnym |
| Interfejs sieciowy |
RS485 Modbus, RS485 BACnet (MS/TP), KNX (TP1) |
| Transmisja danych |
RTU, półdupleks, baudrate 9.600, 19.200, 38.400 lub 57.600, parzystość: brak (2 bity stopu), parzysty lub nieparzysty (1 bit stopu) |
| Zakres roboczy temperatury (°C) |
-35..+70 |
| Zakresy roboczy temperatura (°C) |
0..+50, -35..+70 |
| Sygnał wyjściowy temperatury |
0..+50 °C, skalowanie wyjścia analogowego |
| Zakres roboczy wilgotność |
maks. 85% rH bez kondensacji |
| Błąd pomiaru temperatury |
±0,5 K (typ. w 21 °C), ±1% od zakresu pomiarowego (typ. w 21 °C), ±0,3 K (typ. w 0 °C), ±0,4 K (typ. w 0 °C), ±0,2 K (typ. w 25 °C, zależne od temperatury) |
| Zakres pomiarowy wilgotności |
0..100% rH bez kondensacji |
| Błąd pomiaru wilgotności |
±2% między 10..90% rH (typ. w temp. 21 °C) |
| Zakres pomiarowy CO2 |
0..2000 ppm |
| Błąd pomiaru CO2 |
±50 ppm +3% wartości mierzonej (typ. w temp. 21 °C, 50% rH, 1015 hPa), samokalibracja dwukanałowa |
| Pomiar VOC (gaz mieszany) |
półprzewodnikowy czujnik z tlenkiem metali, samokalibrujący |
| Zasilanie |
15..24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV, zasilanie via BUS, 29 V = SELV |
| Pobór prądu |
typ. 0,3 W (24 V =), typ. 0,4 W (24 V =), typ. 0,9 W (24 V =), maks. 1,6 W (24 V =), 0,5 VA (24 V ~), 0,8 VA (24 V ~), 1 VA (24 V ~), 3,9 VA (24 V ~) |
| Wyświetlacz |
3 diod LED do wyświetlania jakość powietrza (funkcją sygnalizacji świetlnej – TLF) |
| Obudowy |
PC, centralny dysk pokrętła wg wzornictwa producenta ramki, (różni się w zależności od rodzaju ramki), centralny dysk Thermokon (ramką do wyboru) |
| Kolor |
biały, czysta biel wysoki połysk, czysta biel matowy, czysta biel matowy, aluminium, Jung aluminium, czarny, biel studyjna oraz matowy, biel studyjna wysoki połysk, biel alpejska, biel polarna, matowa, biel polarna, połysk |
| Stopień ochrony |
IP20, IP30, zgodnie z EN 60529 |
| Podłączenie |
wyjmowany terminal przewodów, max. Ø=0,8 mm, terminal złącz maks. 1,5 mm², wyjmowany, wejście kablowe z tyłu obudowy |
| Rodzaje ramek |
Berker, Busch-Jaeger, Feller, Gira, Jung, Merten, Peha, (przy zamówieniu proszę podać żądany typ ramki) |
| Rodzaje przełączników Berker |
S.1, B.3 aluminium, B.7, B.7 szkło, Q.1, Q.3, K.5 aluminium/stal nierdzewna |
| Rodzaje przełączników Busch-Jaeger |
alpha nea®, Busch-axcent® z ramką pośrednią, Busch-balance® SI, Busch-Duro 2000® SI, future® linear z ramką pośrednią, impuls, Reflex SI, solo® z ramką pośrednią |
| Rodzaje przełączników Feller |
EDIZIOdue, STANDARDdue |
| Rodzaje przełączników Gira |
E2, E3, Esprit, Event, Flächenschalter z ramką pośrednią, Standard 55 |
| Rodzaje przełączników Jung |
A 500, A 550, A creation, A plus, AS 500, CD 500 z ramką pośrednią, LS 990 z ramką pośrednią |
| Rodzaje przełączników Merten |
1-M, Antik z ramką pośrednią, Artec z ramką pośrednią, Artec stal nierdzewna z ramką pośrednią, Atelier-M, M-Plan, M-Pure, M-Smart |
| Rodzaje przełączników Peha |
Aura, Aura szkło |
| Sposób montażu |
instalacja w standardowej puszce podtynkowej EU (Ø=60 mm, min. 45 mm gł.) |
| Zawartość opakowania |
zawiera ramkę |
| Długość opakowania (mm) |
90 |
| Szerokość opakowania (mm) |
90 |
| Opakowanie |
składany karton |
| Długość urządzenia (mm) |
81 |
| Szerokość urządzenia (mm) |
81 |
| Wysokość urządzenia (mm) |
38 |
| Uwagi |
Certyfikacja KNX: w trakcie |
| Gefahrgut |
LABEL_NO |
