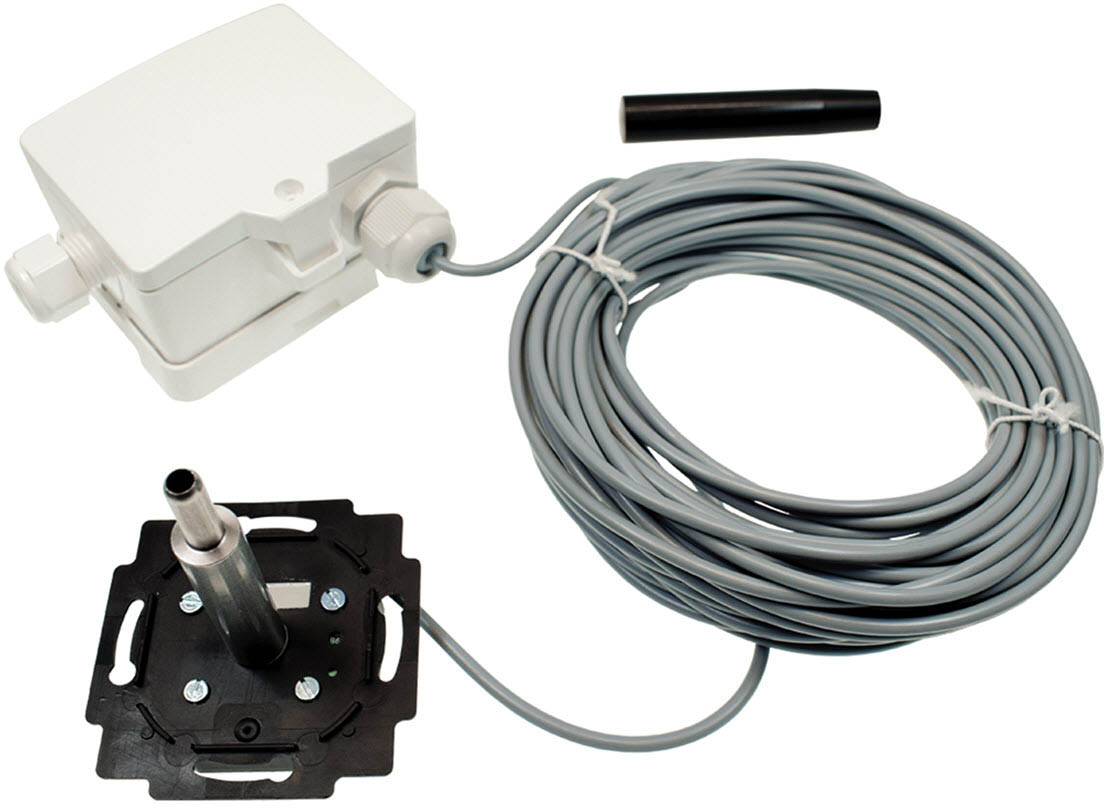

FTB+
FTB+ RS485 BACnet (MS/TP) 66.06 L15m
Czujniki pomieszczeniowe temperatura, wilgotność względna, wilgotność bezwzględna, entalpia, punkt rosy | RS485 BACnet | -40..+120 °C
0..100% rH bez kondensacji, 0..85 KJ/kg entalpia, 0..50 | 0..80 g/m³ wilgotność bezwzględna, 0..+50 | -20..+80 °C punkt rosy, opcjonalnie konfigurowalne
| Zastosowanie/typu | Czujniki pomieszczeniowe |
|---|---|
| Cel | Pomiar wartości |
| Mierzone wielkości | temperatura, wilgotność względna, wilgotność bezwzględna, entalpia, punkt rosy |
| Interfejs | RS485 BACnet |
| Konfiguracja | USEapp, uConfig, BUS, DIP-switch, (w zal. od wersji) |
| Interfejs sieciowy | RS485 BACnet (MS/TP) |
| Zakres roboczy temperatury (°C) | -40..+120 |
| Zakresy roboczy temperatura (°C) | -40..+120 |
| Sygnał wyjściowy temperatury | skalowanie wyjścia analogowego, -20..+80 °C (standardowe ustawienia), do wyboru z 4 zakresów termperatury -40..+60 | 0..+50 | -20..+80 | -15..+35 °C, opcjonalnie konfigurowalne |
| Zakres roboczy temperatura obudowy (°C) | -30..+70 |
| Zakres roboczy wilgotność | maks. 85% rH ma stałego skraplania |
| Błąd pomiaru temperatury | ±0,3 K (typ. w 21 °C), w standardowym zakresie pomiarowym, ustawienie offsetu za pomocą aplikacji lub uConfig |
| Zakres pomiarowy wilgotności | 0..100% rH bez kondensacji, 0..85 KJ/kg entalpia, 0..50 | 0..80 g/m³ wilgotność bezwzględna, 0..+50 | -20..+80 °C punkt rosy, opcjonalnie konfigurowalne |
| Błąd pomiaru wilgotności | ±2% między 10..90% rH (typ. w temp. 21 °C), ustawienie offsetu za pomocą aplikacji lub uConfig |
| Zasilanie | 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Pobór prądu | maks. 2,5 W (24 V =), 4,3 VA (24 V ~) |
| Materiał w kontakcie z medium | Głowica czujnika, Ø=13 mm, końcówka czujnika Ø=7 mm, stal nierdzewna V2A (1.4305) |
| Długość montażowa (mm) | 67 |
| Obudowy | USE-M, obudowa odporna na uderzenia i pęknięcia z pokrywą na zawiasach, PC |
| Kolor | czysta biel |
| Stopień ochrony | obudowy IP65, zgodnie z EN 60529 |
| Podłączenie | przepust kablowy wymienny M25 z czterema wejściami dla przewodu o max. Ø=7 mm, wymienny terminal złącz, max. 2,5 mm², wyjmowany terminal złącz, max. 2,5 mm², BUS maks. 1,5 mm² |
| Przewód połączeniowy | PVC, 0,14 mm², szary |
| Długość przewodu połączeniowego (m) | 15 |
| Sposób montażu | tynkowania lub montażu w pustych ścianach |
| Zawartość opakowania | zaw. podstawę montażową obudowy USE-M czysta biel, zaw. zestaw montażowy (śruby i akcesoria) |
| Długość opakowania (mm) | 147 |
| Szerokość opakowania (mm) | 127 |
| Wysokość opakowania (mm) | 95 |
| Opakowanie | składany karton |
| Długość urządzenia (mm) | 85 |
| Szerokość urządzenia (mm) | 84 |
| Wysokość urządzenia (mm) | 85 |
| Opcja obudowa | LCD 29x35 mm, z podświetleniem RGB |
