| Zastosowanie/typu |

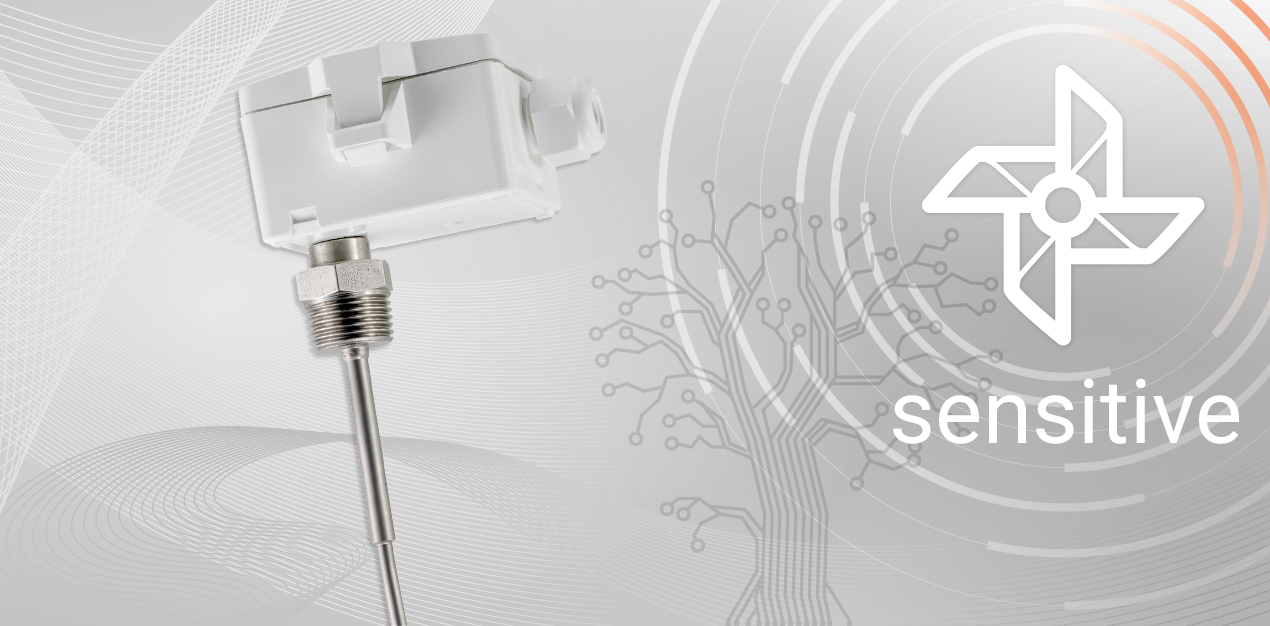

Czujnik zanurzeniowy, Czujnik kanałowy |
| Cel |
Pomiar wartości |
| Mierzone wielkości |
temperatura |
| Interfejs |
RS485 Modbus, RS485 BACnet, Pasywny, Aktywny, 0..5 V, 0..10 V, 4..20 mA, Styk przełączający |
| Konfiguracja |
USEapp, uConfig, BUS, za pomocą zworki, DIP-switch, (w zal. od wersji) |
| Czujnik |
SI-Protection przed przenikaniem wilgoci i naprężeń mechanicznych (np. wibracji), PT1000 DIN Kl. B, PT100 DIN Kl. B, PT1000 1/3 DIN, PT100 1/3 DIN, Ni1000 DIN Kl. B, Ni1000TK5000, NTC10k, NTC10k Precon, NTC20K, NTC1,8K |
| Wyjściowe napięciowe |
0..10 V lub 0..5 V, regulowane za pomocą zworek, konfiguracja "live-zero" przez app lub uConfig, min. obciążenie 5 kΩ, min. obciążenie 10 kΩ |
| Wyjście prądowe |
4..20 mA, maks. obciążenie 500 Ω |
| Wyjście styk ze stykiem przełączającym |
2x zestyk bezpotencjałowy NO dla 24 V ~ lub 24 V = / 3 A |
| Interfejs sieciowy |
RS485 Modbus, RS485 BACnet (MS/TP), LON FT (free topology) |
| Transmisja danych |
RTU, półdupleks, baudrate 9.600, 19.200, 38.400 lub 57.600, parzystość: brak (2 bity stopu), parzysty lub nieparzysty (1 bit stopu) |
| Zakres roboczy temperatury (°C) |
-50..+160 |
| Sygnał wyjściowy temperatury |
skalowanie wyjścia analogowego, 0..+160 °C (standardowe ustawienia), -20..+80 °C (standardowe ustawienia), do wyboru z 8 zakresów termperatury -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, regulowane w przetworniku, opcjonalnie konfigurowalne |
| Zakres roboczy temperatura obudowy (°C) |
-20..+70 |
| Zakres roboczy wilgotność |
maks. 85% rH ma stałego skraplania |
| Błąd pomiaru temperatury |
±0,5 K (typ. w 21 °C), w standardowym zakresie pomiarowym, ±0,1 K (typ. w 0 °C), ±0,3 K (typ. w 0 °C), ±0,4 K (typ. w 0 °C), ±0,2 K (typ. w 25 °C, zależne od temperatury), potencjometr do regulacji off-setu, ustawienie offsetu za pomocą aplikacji lub uConfig |
| Zasilanie |
15..24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV |
| Pobór prądu |
typ. 0,4 W (24 V =), maks. 0,5 W (24 V =), maks. 2,5 W (24 V =), 0,8 VA (24 V ~), 4,3 VA (24 V ~) |
| Materiał w kontakcie z medium |
Tuleja czujnika, Ø=4 mm, Ø=6 mm, końcówka czujnika Ø=4 mm, stal nierdzewna V4A (1.4571), G1/2", odpowiedni do stosowania w mediach agresywnych |
| Długość montażowa (mm) |
50, 100, 200 |
| Wyświetlacz |
LCD 29x35 mm, z podświetleniem RGB, z funkcją sygnalizacji świetlnej, konfigurowalne wartości progowe, opcjonalnie konfigurowalny przez app lub uConfig |
| Obudowy |
USE-S, obudowa odporna na uderzenia i pęknięcia z pokrywą na zawiasach, PC, USE-M, obudowa odporna na uderzenia i pęknięcia z pokrywą na zawiasach, PC |
| Kolor |
czysta biel, wieko transparentne |
| Stopień ochrony |
IP65, zgodnie z EN 60529 |
| Podłączenie |
przepust kablowy wymienny flextherm M20 dla przewodu Ø=4,5..9 mm wymienny terminal złącz, max. 2,5 mm², przepust kablowy wymienny M25 z czterema wejściami dla przewodu o max. Ø=7 mm, wymienny terminal złącz, max. 2,5 mm², wyjmowany terminal złącz, max. 2,5 mm², BUS maks. 1,5 mm², przekaźnik maks. 1,5 mm² |
| Przewód połączeniowy |
2-przewodowe, 3-przewodowe, 4-przewodowe |
| Zawartość opakowania |
zaw. zestaw montażowy (śruby i akcesoria) |
