| Zastosowanie/typu |

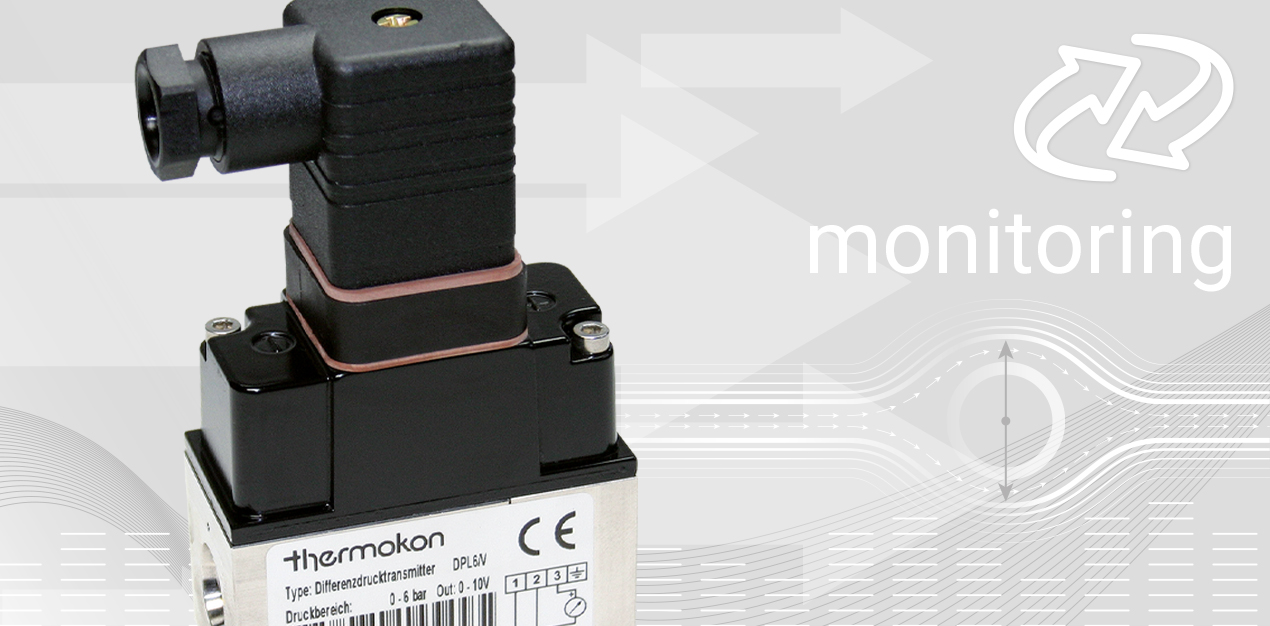

Przetwornik różnicy ciśnień |
| Cel |
Pomiar wartości |
| Mierzone wielkości |
różnica ciśnień |
| Interfejs |
Aktywny, 0..10 V, 4..20 mA |
| Na magazynie |
LABEL_YES |
| Wyjściowe napięciowe |
0..10 V, min. obciążenie 2 kΩ |
| Wyjście prądowe |
4..20 mA, maks. obciążenie 900 Ω |
| Zakres roboczy temperatury (°C) |
-20..+80 |
| Zakresy roboczy temperatura (°C) |
-20..+80 |
| Zakres roboczy temperatura obudowy (°C) |
-20..+50 |
| Zakres roboczy wilgotność |
maks. 85% rH ma stałego skraplania |
| Zakres roboczy ciśnienie |
maks. 6 bar, maks. 16 bar, ciecze |
| Zakres pomiarowy ciśnienia |
0..1 bar, 0..2,5 bar, 0..4 bar, 0..6 bar |
| Błąd pomiaru ciśnienia |
±1% od zakresu pomiarowego (typ. w -5..+75 °C) |
| Zasilanie |
15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Pobór prądu |
typ. 0,37 W (24 V =), maks. 0,5 W (24 V =), 0,9 VA (24 V ~) |
| Materiał w kontakcie z medium |
stal nierdzewna, G1/4" |
| Obudowy |
stal nierdzewna V2A (1.4305), obudowa z aluminium, odlew ciśnieniowy, ceramiczna membrana pomiarowa |
| Kolor |
czarny |
| Stopień ochrony |
IP54, zgodnie z EN 60529 |
| Podłączenie |
wtyczka kątowa DIN 43650, typ A |
| Długość opakowania (mm) |
170 |
| Szerokość opakowania (mm) |
120 |
| Długość urządzenia (mm) |
67 |
| Szerokość urządzenia (mm) |
30 |
| Wysokość urządzenia (mm) |
94 |
| Tabela katalogowa |
Przetwornik różnicy ciśnień |
| Gefahrgut |
LABEL_NO |
