LK+

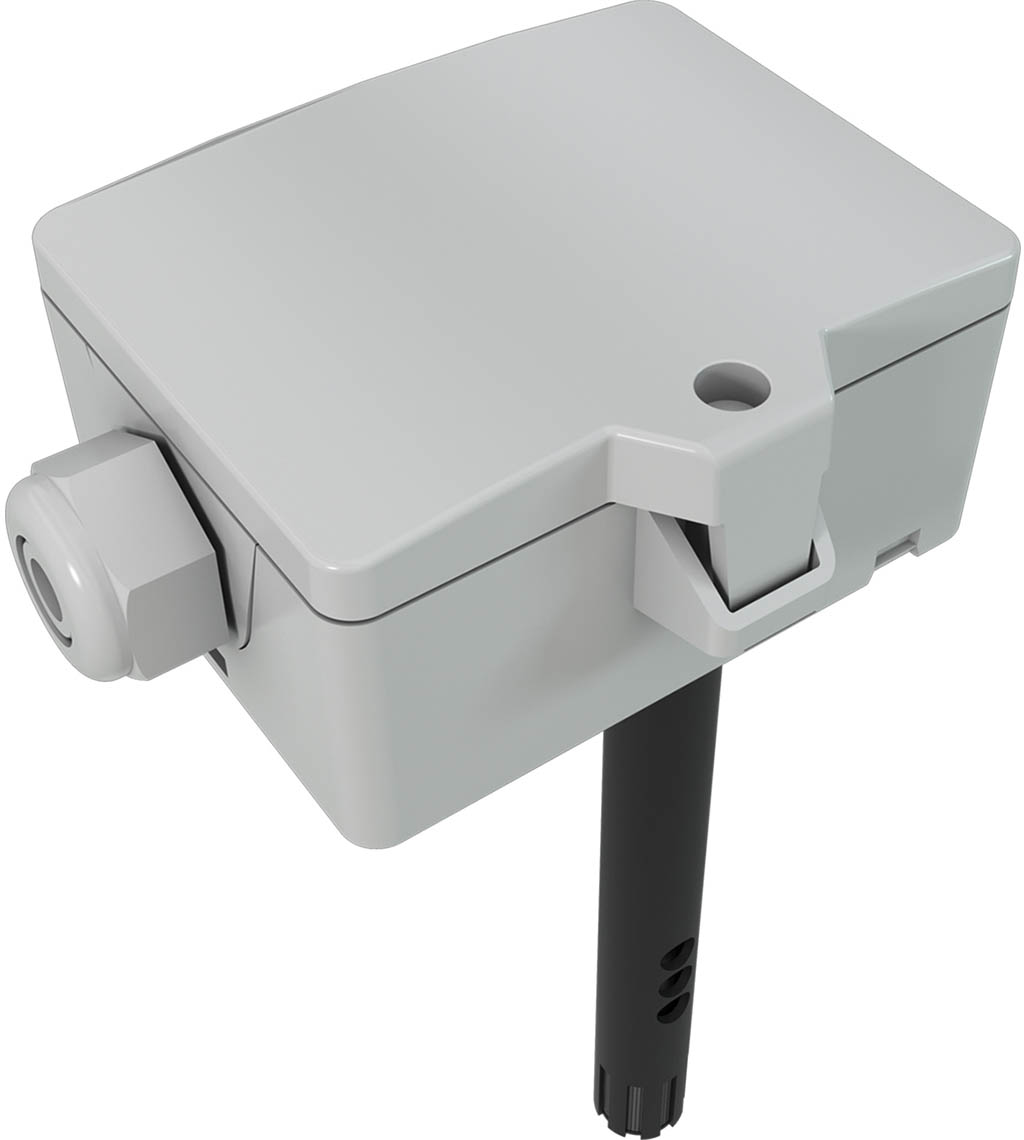

LK+ CO2+VOC 100 temp_rH 4xV
Kanaal opnemer temperatuur, vocht, CO2, VOC
Actieve, 0..5 V, 0..10 V | IP65 volgens DIN EN 60529
Sensorbuis, Ø=19,5 mm, zwart, lengte 100 mm
| Toepassing/type | Kanaal opnemer |
|---|---|
| Doel | Meetwaarden |
| Sensorelementen | temperatuur, vocht, CO2, VOC |
| Meetwaarden | temperatuur, relatieve vocht, absolute vochtigheid, enthalpie, dauwpunt, CO2, VOC, CO2/VOC-mix |
| Interface | Actieve, 0..5 V, 0..10 V |
| Op voorraad | LABEL_NO |
| Configuratie | USEapp, uConfig, jumpers, elke uitgang kan worden geconfigureerd voor een variabele mix van CO2 en VOC via app of uConfig |
| Sensor | NDIR (niet-verspreidend, infrarood) |
| Uitgang spanning | 4x 0..10 V of 0..5 V, instelbaar via jumper, live-zero configuratie via app of uConfig, min. belasting 10 kΩ |
| Werkingsbereik temperatuur (°C) | 0..+50 |
| Werkingsbereiken Temperatuur (°C) | 0..+50 |
| Uitgangssignaal temperatuur | schaalverdeling analoge uitgang, 0..+50 °C (standaardinstelling), selecteerbaar uit 4 temperatuurbereiken -40..+60 | 0..+50 | -20..+80 | -15..+35 °C, optioneel te configureren |
| Werkingsbereik vochtigheid | max. 85% rH zonder permanente condensatie |
| Nauwkeurigheid temperatuur | ±0,5 K (typ. bij 21 °C), in standaard meetbereik, offset-instelling via app of uConfig |
| Meetbereik vochtigheid | 0..100% rH niet condensé, 0..85 KJ/kg enthalpie, 0..50 | 0..80 g/m³ absolute luchtvochtigheid, 0..+50 | -20..+80 °C dauwpunt, optioneel te configureren |
| Nauwkeurigheid vochtigheid | ±2% tussen 10..90% rH (type bij 21 °C), offset-instelling via app of uConfig |
| Meetbereik CO2 | 0..2000 ppm, 0..5000 ppm, optioneel te configureren |
| Nauwkeurigheid CO2 | ±50 ppm +3% van de gemeten waarde (type. bij 21 °C, 50% rH, 1015 hPa), zelfkalibratie tweekanaals |
| Meten van VOC (gemengd gas) | verwarmde metaaloxidehalfgeleider |
| Stroomvoorziening | 15..35 V = SELV, 19..29 V ~ SELV |
| Energieverbruik | max. 2,5 W (24 V =), 4,3 VA (24 V ~) |
| Materiaal in contact met medium | Sensorbuis, Ø=19,5 mm, zwart, lengte 100 mm |
| Inbouwlengte (mm) | 100 |
| Huisvesting | USE-M, slagvaste en breukvaste behuizing met scharnierend deksel, PC |
| Kleur | zuiver wit |
| Beschermingsklasse | IP65, volgens DIN EN 60529 |
| Aansluiting | afneembaare kabelinvoer flextherm M20 voor kabels met Ø=4,5..9 mm, afneembare insteekklem, max. 2,5 mm² |
| Leveringsomvang | incl. montageflens, incl. montageset (schroeven en accessoires) |
| Verpakkingslengte (mm) | 87 |
| Breedte van de verpakking (mm) | 87 |
| Verpakkingshoogte (mm) | 200 |
| Verpakking | vouwkarton |
| Apparaatlengte (mm) | 85 |
| Breedte van het apparaat (mm) | 84 |
| Hoogte van het apparaat (mm) | 145 |
| Opmerkingen | menggassensoren detecteren gassen en dampen die kunnen worden geoxideerd (verbrand): lichaamsgeuren, tabaksrook, uitademing door materialen (meubels, tapijten, verf, lijm, ...), luchtsnelheid 0,3..12 m/s |
| Gefahrgut | LABEL_NO |
