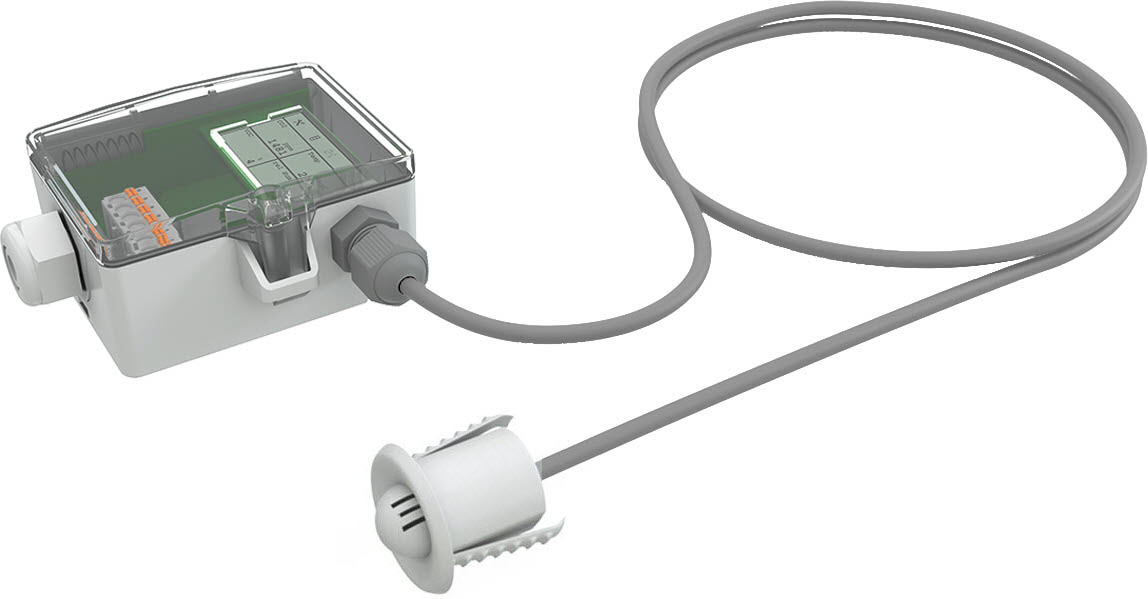

RDF18+
RDF18+ temp_rH LCD RS485 Modbus
Tavan sensörü, Oda sensörü Sıcaklık, bağıl nem, mutlak nem, entalpi, çiy noktası | RS485 Modbus, 0..5 V, 0..10 V | -20..+70 °C
% 0..100 RH Yoğuşmasız, 0..85 kJ/kg entalpi, 0..50 | 0..80 g/m³ mutlak nem, 0 ..+50 | -20 ..+80 ° C çiy noktası, İsteğe bağlı olarak yapılandırılabilir
| Uygulama/Tür | Tavan sensörü, Oda sensörü |
|---|---|
| Amaç | Değerleri Ölçmek |
| Ölçülmüş değerler | Sıcaklık, bağıl nem, mutlak nem, entalpi, çiy noktası |
| Arayüz | RS485 Modbus, 0..5 V, 0..10 V |
| Konfigürasyon/Yapılandırma | USEapp, uConfig, BUS, Jumper, Dip Anahtarları |
| Çıkış voltajı | 2x 0..10 V veya 0..5 V, Jumper ile ayarlanabilir, Uygulama veya Uconfig aracılığıyla live-zero yapılandırması, Min. 10 kΩ yük |
| Ağ teknolojisi | RS485 Modbus |
| Veri iletimi | RTU, yarı dupleks, Baud Hızı 9.600, 19.200, 38.400 veya 57.600, Parite: Yok (2 Stop Bit), çift veya tek (1 durak biti) |
| Çalışma sıcaklığı aralığı (°C) | -20..+70 |
| Çalışma sıcaklığı aralığı (°C) | -20..+70 |
| Çıkış sinyal sıcaklığı | Analog çıkış ölçeklendirme, -20 ..+80 ° C (varsayılan ayar), 4 Sıcaklık Aralıklarından seçilebilir -40 ..+60 | 0 ..+50 | -20 ..+80 | -15 ..+35 ° C, İsteğe bağlı olarak App veya Uconfig aracılığıyla yapılandırılabilir |
| Çalışma nem aralığı | maks. % 85 RH kısa süreli yoğunlaşma |
| Sıcaklık Doğruluğu | ± 0,3 K (21 ° C'de tip), Varsayılan ölçüm aralığı içinde, Uygulama veya Uconfig üzerinden ofset ayarı |
| Nem Ölçme Aralığı | % 0..100 RH Yoğuşmasız, 0..85 kJ/kg entalpi, 0..50 | 0..80 g/m³ mutlak nem, 0 ..+50 | -20 ..+80 ° C çiy noktası, İsteğe bağlı olarak yapılandırılabilir |
| Nem Doğruluğu | % 10..90 RH arasında ±% 2 (21 ° C'de tip.), Uygulama veya Uconfig üzerinden ofset ayarı |
| Güç kaynağı | 15..35 V = SELV, 19..29 V ~ SELV |
| Güç tüketimi | tip. 0,4 W (24 V =), 0,8 VA (24 V ~) |
| Ortam ile temas halinde malzeme | Sensör başlığı, Ø = 30 mm, Abs, beyaz |
| Görüntü / Görüntülemek | LCD 29x35 mm, RGB arka ışık, Trafik ışığı işlevi ile yapılandırılabilir eşik değerleri, İsteğe bağlı olarak App veya Uconfig aracılığıyla yapılandırılabilir |
| Muhafaza | Hızlı açılan kapaklı USE-M, darbeye ve şoka dayanıklı muhafaza, PC |
| Renk | saf beyaz |
| Koruma (IP) | IP30, muhafaza ip65, EN 60529'a göre |
| Bağlantı | maks. kablo için dört katlı kablo girişine sahip çıkarılabilir kablo girişi M25. Ø=7 mm, Çıkarılabilir Bağlantı terminali, maks. 2,5 mm², BUS maks. 1,5 mm² |
| Bağlantı kablosu | düz şerit kablo, Sensör kafasından 15 mm uzağa monte etmek için, RJ12 soket ve fiş aracılığıyla ayrılabilir, siyah |
| Kablo bağlantı uzunluğu (m) | 3.15 |
| Montaj | faset montajı |
| Teslimat içeriği | montaj tabanı muhafazası dahil USE-M saf beyaz, montaj seti dahil (vidalar ve aksesuarlar) |
| Ambalaj uzunluğu (mm) | 174 |
| Ambalaj genişliği (mm) | 91 |
| Ambalaj yüksekliği (mm) | 87 |
| Ambalajlama | kutu ambalajı |
| Cihaz uzunluğu (mm) | 85 |
| Cihaz genişliği (mm) | 84 |
| Cihaz yüksekliği (mm) | 45 |
