Capteurs de Plafond

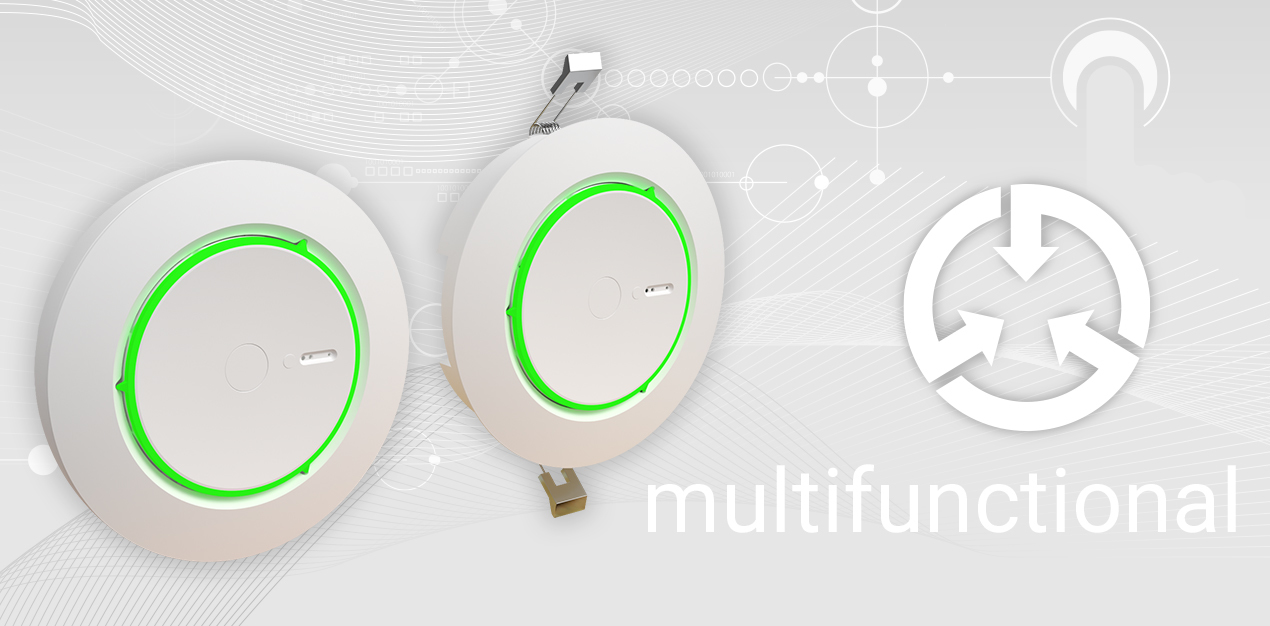

thevios HUB

Le capteur de plafond thevios HUB est le composant central d'un réseau de capteurs dénommé TheGRID. Il collecte les data des satellites (thevios SAT) et les transmet à la GTB via le protocole BACnet/IP. De même, le HUB est un capteur multifonction, mesurant jusqu'à sept paramètres différents. Jusqu'à huit satellites (thevios SAT) peuvent être connectés au thevios HUB. Ils s'intègrent facilement avec un coût réduit via un bus à deux fils. L'installation peut se faire en saillie ou en encastré (boitier de saillie disponible en option, voir accessoires). Cela offre une flexibilité maximale lors de l'installation pour différentes applications et scénarios.

Choix du produit	Capteur de plafond
Groupe de produits	thevios Grid
Application	Mesurer les valeurs
Eléments de capteurs	température, température radiante, humidité, CO2, COV, Poussières fines, luminosité, mouvement
Paramètres mesurés	température, humidité relative, humidité absolue, enthalpie, point de rosée, CO2, COV, mélange CO2/COV, luminosité, mouvement, température radiante, PM1,0, PM2,5, PM4,0, PM10
Protocoles/Digit.-Analog.	BACnet IP
En stock	LABEL_NO
Configuration	interface du navigateur web
Technologie du réseau	BACnet IP, theGRID (RS485 Master)
Conditions ambiantes (°C)	0..50
Gammes de fonctionnement température (°C)	0..+50
Signal de sortie température	0..+50 °C
Gamme de fonctionnement humidité	max. 90% rH non condensé
Précision température	±0,5 K (typ. @ 21 °C)
Plage de mesure d'humidité	0..100% rH sans condensation
Précision humidité	±2% entre 10..90% rH (typ. @ 21 °C)
Plage de mesure de CO2	0..2000 ppm, 0..5000 ppm, configurable en option
Précision CO2	±50 ppm +3% de la valeur mesurée (typ. @ 21 °C, 50% rH, 1015 hPa)
Mesure des COV (gaz mixtes)	semiconducteur oxyde métallique chauffé
Plage de mesure de lumière	0..1000 Lux
Précision lumière	±15 Lux, ±8% de la plage de mesure
Plage de détection	angle de détection 96° – avec une sonde à 2,7 m en hauteur, il y a une zone de détection circulaire avec Ø=6 m
Alimentation	24 V = (±10%) SELV, 24 V ~ (±10%) SELV
Afficheur	LED RGB, avec fonction de feux de circulation, valeurs de seuil configurables
Boîtier	PC V0
Couleur	blanc pur
Protection	IP30, selon EN 60529
Raccordement	montable sans outil pince à ressort, max. 1,5 mm², bornier, max. 1,5 mm², prise RJ45 (8P8C) 10/100 MBit/s Ethernet
Montage	encastrer pour plafond ou avec support pour montage en applique
Notes	Les capteurs de gaz mixtes détectent les composés organiques volatils (COV) tels que les odeurs corporelles, la fumée de tabac et les émanations provenant de matériaux (meubles, moquettes, peintures, adhésifs, etc.)
Gefahrgut	LABEL_NO
