| Choix du produit | Fancoil régulateur, Régulateur d'ambiance |
|---|---|
| Application | Contrôle du Climat Ambiant, Mesurer les valeurs |
| Paramètres mesurés | température |
| Protocoles/Digit.-Analog. | EnOcean (868 MHz), RS485 Modbus, 0..10 V |
| Fonctions | sorties matérielles, contrôle ventilateurs 0..10 V, chaud + froid 0..10 V, au contrôle vanne de régulation 6 voies, Fancoil régulateur, change-over, contrôleur PI intégré, protection antigel, surveillance fenêtres/portes, présence, serveur MSG pour la 2ème zone |
| Fonctions de commande | réglage de consigne température, réglage de l'étapes de ventilateur, standby/détection de présence |
| Éléments de commande | 5 touches tactiles |
| Configuration | uConfig, BUS |
| Tension de sortie | 3x 0..10 V, charge max. 5 mA, au contrôle ventilation EC, chaud + froid, chaud + froid ou au contrôle vanne de régulation 6 voies |
| Entrée | 1x entrée pour NTC10k ou contact flottant, 1x entrée pour contact flottant |
| Technologie du réseau | RS485 Modbus |
| Technologie radio | EnOcean (IEC 14543-3-10) 868 MHz, puissance de transmission <10 mW |
| Transmission de données | 20 canaux pour l'expéditeur, le récepteur ou le serveur de messages, RTU, semi-duplex, vitesse 9.600, 19.200, 38.400 ou 57.600, parité : aucune (2 bits de stop), paire ou impaire (1 bit de stop) |
| Conditions ambiantes (°C) | 0..+50 |
| Gammes de fonctionnement température (°C) | 0..+50 |
| Signal de sortie température | mise à l'échelle selon EEP, 0..+40 °C |
| Gamme de fonctionnement humidité | max. 85% rH non condensé |
| Précision température | ±1 K (typ. @ 21 °C), dans la plage de mesure par défaut |
| Alimentation | 24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Consommation | typ. 2,5 W (24 V =) |
| Afficheur | LCD 60x44 mm, 240x160 px, rétroéclairage blanc froid |
| Boîtier | PC, couvercle verre |
| Couleur | blanc pur |
| Protection | IP30, selon EN 60529 |
| Raccordement | bornier à vis, max. 1,5 mm², entrées max. 1,0 mm² |

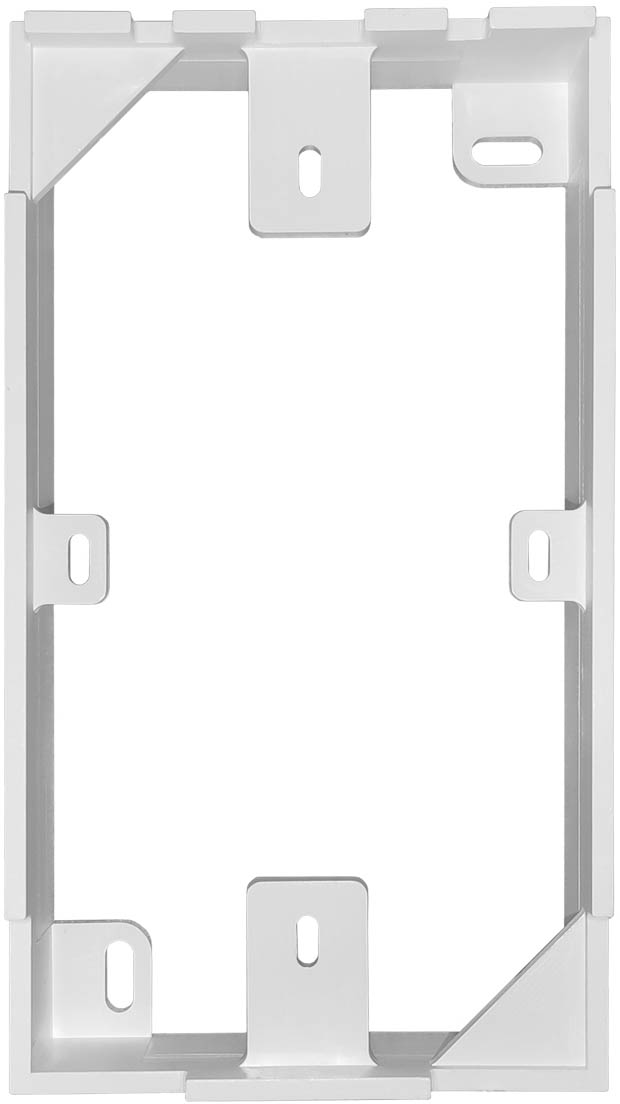

| Montage | dans boîte d'encastrement standard EU (Ø=60 mm, min. 45 mm de profondeur) |
| Longueur de l'emballage (mm) | 196 |
| Largeur de l'emballage (mm) | 162 |
| Hauteur de l'emballage (mm) | 37 |
| emballage | boîte pliante |
| Longueur du dispositif (mm) | 140 |
| Largeur de l'appareil (mm) | 78 |
| Hauteur du dispositif (mm) | 35 |
| Notes | Veuillez consulter notre fiche 'Information EasySens® Radio' |
