Capteurs de Surface

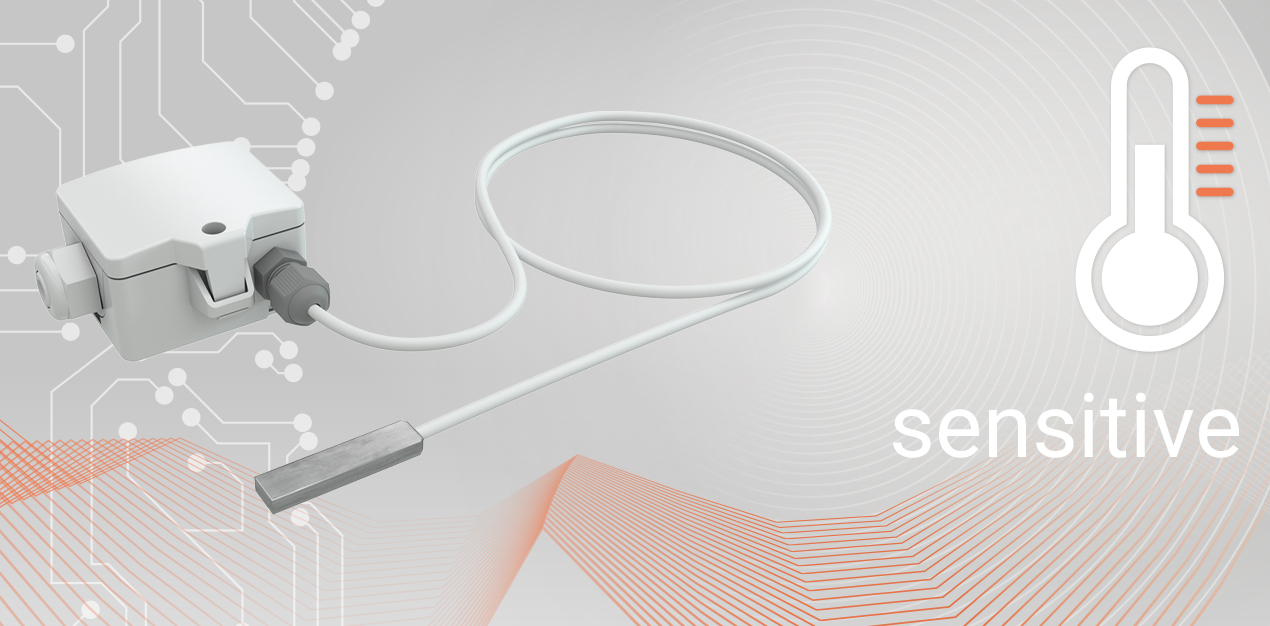

OF14+
Sonde de température pour surface vitrée ou similaire. Conçu pour des applications en CVC.
| Choix du produit | Capteur à câble, Capteur de surface |
|---|---|
| Application | Mesurer les valeurs |
| Paramètres mesurés | température |
| Protocoles/Digit.-Analog. | RS485 Modbus, Actif, 0..5 V, 0..10 V, 4..20 mA |
| En stock | LABEL_NO |
| Configuration | USEapp, uConfig, BUS, cavalier, interrupteurs DIP, (selon le type) |
| Sonde | SI-Protection contre la perméation de l'humidité et les contraintes mécaniques (par exemple les vibrations) |
| Tension de sortie | 0..10 V ou 0..5 V, réglable par cavalier, configuration vie zéro via app ou uConfig, charge min. 5 kΩ, charge min. 10 kΩ |
| Courant de sortie | 4..20 mA, charge max. 500 Ω |
| Technologie du réseau | RS485 Modbus |
| Transmission de données | RTU, semi-duplex, vitesse 9.600, 19.200, 38.400 ou 57.600, parité : aucune (2 bits de stop), paire ou impaire (1 bit de stop) |
| Conditions ambiantes (°C) | -35..+70 |
| Gammes de fonctionnement température (°C) | -35..+70 |
| Signal de sortie température | mise à l'échelle de la sortie analogique, 0..+50 °C (paramètres par défaut), sélectionnable parmi 4 plages de mesure -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, paramétrable sur la carte, configurable en option via app ou uConfig |
| Gamme de fonctionnement humidité | max. 85% rH sans condensation permanente |
| Précision température | ±0,5 K (typ. @ 21 °C), dans la plage de mesure par défaut, dépendant de longueur de fil de raccordement, potentiomètre pour l'ajustement des compensations, réglage de la compensation via app ou uConfig |
| Alimentation | 15..24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV |
| Consommation | typ. 0,4 W (24 V =), typ. 2,5 W (24 V =), max. 0,5 W (24 V =), 0,8 VA (24 V ~), 4,3 VA (24 V ~) |
| Matériel en contact avec médias | Doigt de gant, aluminium, 35x10x6 mm |
| Longueur d'installation (mm) | 35 |
| Boîtier | USE-S, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC, USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC |
| Couleur | blanc pur |
| Protection | IP65, selon EN 60529 |
| Raccordement | entrée de câble amovible flextherm M20 pour câble Ø=4,5..9 mm, entrée de câble amovible M25 avec entrée de câble quadruple pour câble max. Ø=7 mm, bornier amovible, max. 2,5 mm², BUS max. 1,5 mm² |
| Fil de raccordement | PVC, 0,25 mm², 2 fils, blanc |
| Longueur fil de raccordement (m) | 1, 2, 6 |
| Montage | en surface grâce à la surface du capteur auto-adhésif |
| Contenu de la livraison | base de montage boîtier USE-S blanc pur inclus, base de montage boîtier USE-M blanc pur inclus, kit de montage (vis et accessoires) inclus |
| Gefahrgut | LABEL_NO |
